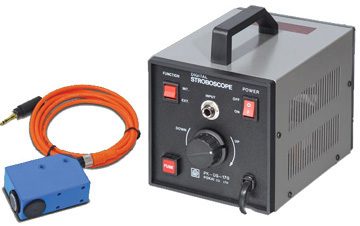

PK-DS-170
特
点
:
◎
除手调内部功能外,兼备自动控制外部功能。
◎
内具检测器之电源,检测器之联机方便。
◎
超高亮投射,画面清晰。灯管寿命长。
◎
高精确石英电路,±0.01%。
操
作
:
PK-DS-170具备手调内部控制与外部自动控制之操作方式。
◆
手调内部控制之操作:
a.
压下电源开关之〝ON〞位置。
b.
压下功能选择开关之〝INT.〞位置。
c.
转动速率调整钮,由高频至低频,直到该运作体被同步显现出第一个静止画面。
◆
外部自动控制之操作:
a. 安装检测器(以SICK
KT5W为例)之感光镜,于离印刷膜面9mm之位置,并对准任一标志。
b.
将其输出之耳机头插入同步仪之信号输入端。
c.
压下电源开关之〝ON〞位置。
d.
压下功能选择开关之〝EXT.〞位置。以印刷机或品检机为例,膜面即刻自动显现清晰且稳定之同步静止画面。
各部名称
:
规格表 : |
Model No.: |
PK-DS-170 |
功能描述 Description |
具备外接信号,自动同步功能;如不需此功能,可参选
PK-DS-112U 系列产品,点此查看 |
内部模式频率范围
Internal Signal Range
|
150 ~ 6000FPM(RPM)
备注:每分钟频闪次数 |
外部模式频率范围/信号电压
External Signal Range |
0 ~ 12000FPM(RPM), +5V ~ +15V
pulse (TTL or CMOS signal) |
数字显示屏Digital Display |
5位高亮LED数字显示屏(5 big 0.5" high LED's
) |
精确度Accuracy |
±(0.01%+1count), crystal-cintrol
time base |
闪光持续时间Gate Time |
6~20 μsec. |
氙气灯管功率Flash Tube |
40W xenon lamp |
操作温度范围Environment |
0 ~ 50℃ |
工作电源要求Power Source |
AC220V ±10%, AC110V ±10%, 50/60Hz
also available on request
|
产品尺寸/重量Dimensions/Weight |
19(L) x 12(W) x 13(H) cm 1.7kg |
配件Accessories |
外部模式脉冲信号连接头6.3mm φ3 - conduct phone plug
|
|
Due to improvement, specifications may change
without notice. |
|
■
普凯自从1978年成功地推出第一台高性能闪频仪以来,一直是亚洲的领导厂商之一。如今,经过30年以上的专精研究,提供了35种以上不同型式的高性能闪频仪,可让客户做最适当之选择与应用。此外,也欢迎客制化规格之定制。
